10.6 DİJİTAL DEVRELERİN MANUEL TETİKLENMELERİ

10.6.1 Tanım
Sayıcılar ve kaydediciler sürekli kare veya dikdörtgen dalga sinyalleriyle tetiklenirler. Bu tetikleme sinyalleri astable multivibratörler tarafından yapılır. Ancak bazı durumlarda sadece bir veya birkaç tetikleme palsi gerekebilir. Böyle durumlarda elle (manuel) kontrol edilen tetikleme devreleri kullanılır. Burada akla hemen bir gerilim kaynağından bir anahtar yardımıyla tetikleme palsi almak gelebilir. Ancak anahtar kapanırken meydana gelen ark (elektriksel gürültü) tetiklenen devrenin kararsız çalışmasına neden olabilir. Bu nedenle manuel kontrol devrelerinde gürültüyü yok eden devreler kullanılmalıdır.

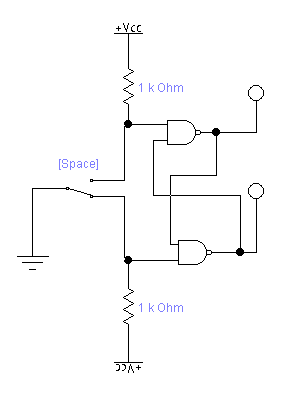

Şekil 10.47 Manuel kontrol devresi

10.6.2 7400 Entegresi ile Yapılan Pals Üreteci
Kare dalganın devamlı olması flip-flop çıkışlarını gözlemlememizi zorlaştırabilir. Frekans düşürülüp tetikleme zamanları arasındaki süre uzatılabilir ancak en uygun çözüm manuel (el ile) olarak kare dalga üretmektir. Bir başka deyişle devamlı çıkış veren bir kare dalga osilatör kullanmak yerine, butona her basıldığında yalnızca 1 saat darbesi üreten devre kullanmak, çıkışların daha iyi gözlemlenebilmesini sağlayacaktır. Böylece butona her basıldığında çıkışlar değişecek ve butona basılmadığı sürece çıkış durumu korunacaktır.

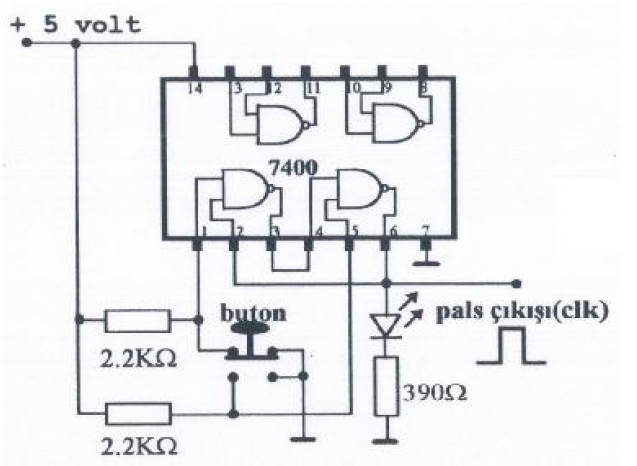

Şekil 10.48 Pals üreteci devresi
